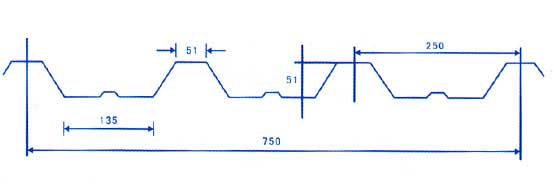

YX51-250-750型组合楼承板(5125型)的特点:
以0.8-1.5mm厚热镀锌钢板经冷弯而成,作为钢楼板,与钢筋结合成一个整体承受荷载
钢板厚度 | 支撑条件 | 荷载(kn/m2) | |||
0.5 | 1.0 | 1.5 | 2.0 | ||
0.6 | 悬臂 | 1.9 | 1.5 | 1.3 | 1.2 |
连续 | 4.8 | 3.8 | 3.3 | 3.0 | |
0.75 | 悬臂 | 2.1 | 1.7 | 1.4 | 1.3 |
连续 | 5.4 | 4.3 | 3.7 | 3.4 | |
1.0 | 悬臂 | 2.3 | 1.8 | 1.6 | 1.4 |
连续 | 5.9 | 4.7 | 4.1 | 3.7 | |
1.2 | 悬臂 | 2.5 | 2.0 | 1.7 | 1.6 |
连续 | 6.4 | 5.1 | 4.4 | 4.0 |
建筑压型钢楼承板采用镀锌钢板经辊压冷弯成型,其截面成V型、U型、梯形或类似这几种形状的波型,主要用作楼承板,也可被选为其他用途。该板用作楼承板,其特点为施工、方便工期短、节约钢筋,兼做钢模板,具有造价低、等特点。

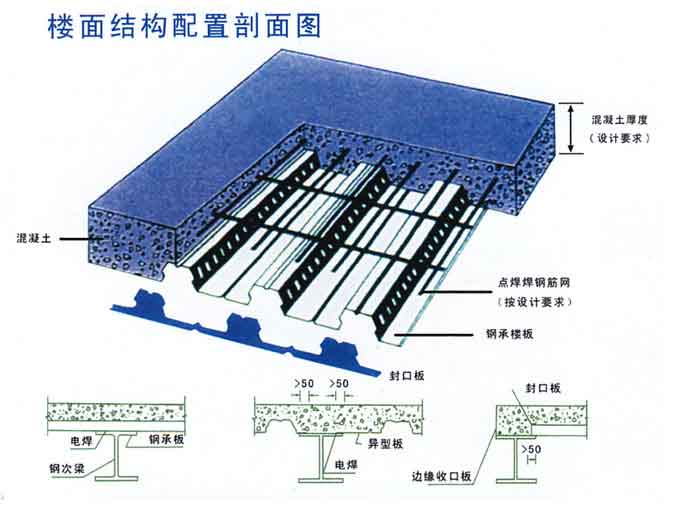

组合楼板施工顺序
(1)钢梁表面干净,钢楼板按排版图焊在钢梁上;
(2)按焊接程序,将钢承板熔焊在钢梁上;
(3)钢承板间的扣合处用来钳加以固定;
(4)复合风梁处将剪刀钉用焊枪固定;
(5)按设计要求帮扎钢筋网;
(6)进行砼浇灌;
